一種直接噴氨水scr脫硝裝置制造方法

【專利摘要】本發明是一種直接噴射氨水的SCR脫硝裝置及方法，包括一內設置有催化劑的反應器，反應器出口處設有測量單元同系統控制裝置相連接，系統控制裝置通過氨水控制裝置同噴嘴連接，噴嘴出口端設置于反應器前端煙道內，所述測量單元包括至少一個出口NOX測量單元，所述氨水控制裝置包括氨水儲罐以及與之連接的氨水泵、同所述氨水泵連接的噴射裝置，所述噴射裝置包括至少兩個控制閥分別同所述空氣壓縮機和所述氨水泵連接，所述噴射裝置同噴嘴相連接。

本發明通過設置特殊的噴射裝置和空氣壓縮機提高了氨水霧化效果，增加氨水中的水分蒸發速度，在一定的煙氣溫度高于270℃條件下不使用氨水蒸發器就可以進行有效地脫硝，較大程度地降低投資成本和運行成本。

【專利說明】—種直接噴氨水SCR脫硝裝置[0001 ] 二.所屬【技術領域】:電廠SCR脫硝三.技術背景:
[0002]現有SCR脫硝領域中，使用液氨，尿素溶液和氨水作為還原劑，在投資和運行過程中都有各自的優缺點。其中，液氨作為還原劑，運行成本低，但是由于液氨是屬于高?；瘜W(xué)物品，國家對它的運輸，儲存以及使用都有非常嚴格的要求，所以氨區造價成本很高，而且在居民區內或附近國家禁止使用液氨作為還原劑。尿素溶液作為還原劑的話，需要熱解或水解，投資成本和運行成本高。

目前氨水作為還原劑，需要蒸發器的話，把氨水蒸發成氣體后通過噴氨格柵噴入煙氣中，再導入到反應塔中進行脫硝。以一臺75噸流化床鍋爐為例，煙氣量為110000Nm3/h，熱源為4MPaG，340°C的過熱蒸汽，蒸發器的投資成本大約是60~70萬元人民幣(包括管道，電器儀表以及安裝費用等)，每小時用量250~300kg/h蒸汽(換算為熱量為130Mcal/h)，蒸汽價格以每噸170元計算，運行成本1020~1224元/天，372300~428400元/年。如果用電作為熱源的話，運行成本更高。

目前我國大氣中的氮氧化物排放源主要來自于中小鍋爐，如何減少中小鍋爐脫硝投資成本和運行成本已成為控制氮氧化物排放量的重要手段。

[0003]四.SCR脫硝裝置要解決的技術問題

[0004]不使用氨水蒸發器和噴氨格柵，通過使用一種特殊的噴嘴，將氨水霧化成小于60~120μπι的顆粒直接噴到高溫?zé)煔庵?，氨水與高溫?zé)煔膺M(jìn)行混合的同時，蒸發掉其中的水分，形成氨氣進入反應塔中與氮氧化物進行還原反應。這種裝置設備簡潔，不設蒸發器，節省投資成和運行成本。

[0005]五.SCR脫硝裝置技術方案

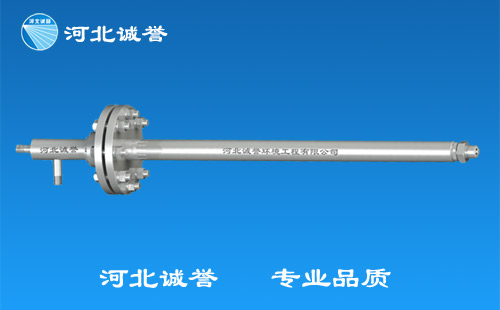

[0006]根據NOx煙氣分析儀檢測到的煙氣中的氮氧化物濃度，經過電腦把所需要氨水用量信息傳送給設置在氨水泵和噴槍裝置之間的電動閥門，并根據所需氨量自動控制閥門的大小。

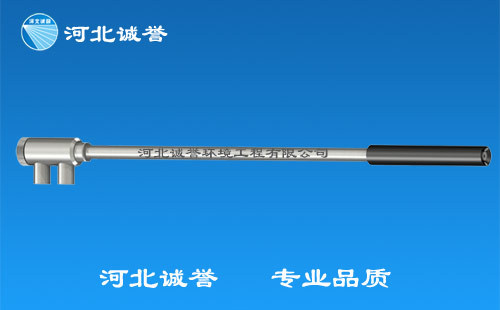

霧化噴嘴與壓縮空氣連接， 壓縮空氣利用壓力撞擊霧化氨水顆粒，使氨水顆粒進一步分裂成直徑為60~120 μ m的顆粒。直徑為60~120 μ m顆粒的霧化氨水進入高溫?zé)煔庵泻蜔煔饣旌?，霧化氨水中的水分在I秒中之內被高溫?zé)煔?煙氣溫度> 270°C )蒸發掉，形成氨氣，氨氣和高溫?zé)煔庵蠳Ox通過靜態混合器混合均勻后進入裝有氧化鈦類催化劑的脫硝反應塔進行還原反應，生成無害的氮?dú)夂退渲兴且运羝问酱嬖诘?，兩者均隨著煙氣排走。
